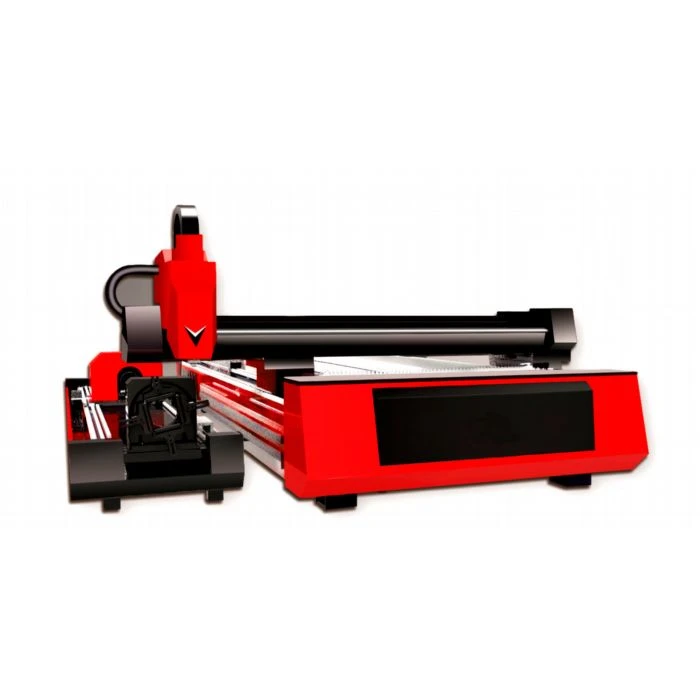

Sistèm lazè koupe machin jeneralman konsiste de yon dèlko lazè, yon (ekstèn) eleman transmisyon gwo bout bwa, yon etablisman (zouti machin), yon mikrokompitè nimerik kontwòl kabinè, yon pi fre, ak yon òdinatè (pyès ki nan konpitè ak lojisyèl).
1) Pati nan machin prensipal nan zouti nan machin: pati nan machin nan machin nan koupe lazè, pati nan mekanik ki reyalize mouvman an nan X, Y, ak Z aks yo, ki gen ladan platfòm la travay koupe. Li se itilize yo mete materyo a yo dwe koupe epi yo ka deplase li kòrèkteman epi avèk presizyon dapre pwogram nan kontwòl, anjeneral kondwi pa yon motè sèrvo.
2) Dèlko lazè: yon aparèy ki jenere yon sous limyè lazè. Nan bi pou yo koupe lazè, eksepte pou yon okazyon kèk kote YAG lazè solid-eta yo te itilize, pi fò nan yo sèvi ak lazè gaz CO2 ak pi wo efikasite konvèsyon elektrik-optik ak pi wo pouvwa pwodiksyon. Paske koupe lazè mande pou bon jan kalite gwo bout bwa, se pa tout lazer ka itilize pou koupe. Mòd Gaussian a apwopriye pou mwens pase 1500W, ki ba-lòd lazè diyoksid kabòn 100W-3000W, ak multimode pi wo a 3000W.
3) Eksteryè chemen optik: glas refraktif, yo itilize pou gide lazè a nan direksyon ki nesesè yo. Yo nan lòd yo anpeche chemen an gwo bout bwa soti nan fonksyone byen, tout miwa yo dwe pwoteje pa yon kouvèti pwoteksyon, epi yo ta dwe yon pwòp gaz presyon pozitif pwoteksyon dwe prezante pwoteje lantiy la soti nan kontaminasyon. Yon seri lantiy ak bon pèfòmans pral konsantre yon gwo bout bwa ki pa gen okenn ang divergence nan yon plas enfiniman ti. Anjeneral, yo itilize yon lantiy ki gen yon distans fokal 5.0 pous. Se lantiy la 7.5-pous sèlman itilize pou materyèl epè> 12mm.
4) sistèm kontwòl nimerik: kontwole zouti machin lan pou reyalize mouvman X, Y, Z aks, epi tou kontwole pouvwa pwodiksyon lazè a.
5) ekipman pou pouvwa reglemante: konekte ant lazè a, zouti machin CNC ak sistèm nan ekipman pou pouvwa. Sitou jwe yon wòl nan anpeche entèferans nan griy pouvwa ekstèn.
6) Koupe tèt: Li sitou gen ladan pati tankou kavite, konsantre detantè lantiy, konsantre lantiy, kapasitif Capteur ak bouch gaz oksilyè. Se aparèy la koupe tèt kondwi itilize kondwi tèt la koupe pou avanse pou pi ansanm aks Z selon pwogram nan, epi li konpoze de yon motè sèrvo ak yon vis oswa Kovèti pou ak lòt pati transmisyon.
7) Tablo opere: itilize kontwole pwosesis k ap travay nan aparèy la koupe tout antye.
8) Dlo chiller: yo itilize pou refwadi dèlko lazè a. Yon lazè se yon aparèy ki konvèti enèji elektrik an enèji limyè. Pou egzanp, pousantaj konvèsyon nan yon lazè gaz CO2 se jeneralman 20%, ak enèji ki rete a konvèti nan chalè. Dlo a refwadi pran chalè a depase kenbe dèlko a lazè travay nòmalman. Chiller la tou refwadi reflektè chemen limyè ekstèn lan ak konsantre glas nan zouti machin lan pou asire bon jan kalite transmisyon ki estab epi efektivman anpeche lantiy la defòme oswa kase akòz tanperati twòp.
9) silenn gaz: Ki gen ladan lazè koupe machin k ap travay silenn gaz mwayen ak silenn gaz oksilyè, yo itilize konplete gaz endistriyèl la pou osilasyon lazè ak ekipman pou gaz oksilyè pou tèt la koupe.
10) Air COMPRESSOR, tank depo lè: bay ak magazen lè konprese.
11) Air sechwa refwadisman, filtre: itilize bay lè pwòp ak sèk nan dèlko a lazè ak chemen gwo bout bwa kenbe chemen an ak reflektè k ap travay nòmalman.
12) Pèseptè pousyè vantilasyon: ekstrè lafimen ak pousyè ki te pwodwi pandan pwosesis la, epi pote soti nan tretman filtraj, pou egzeyat gaz echapman an satisfè nòm pwoteksyon anviwònman an.
13) salop egzeyat machin: retire rès manje yo ak rès pwodwi pandan pwosesis la.
